Быстрые детали

Применимые отрасли: строительные работы, Energy& Добыча

Видео выезд-осмотр: Предусмотрено

Отчет об испытаниях оборудования: предоставляется

Тип маркетинга: Новый продукт 2021 г.

Гарантия на основные компоненты: 1 год

Основные компоненты: ПЛК, двигатель, коробка передач

Состояние: Новое

Тип: Землесосный снаряд

Глубина выемки (макс.): 18 м

Осадка: 1,7 м

Место происхождения: Китай

Размер (макс Д * Ш * В): 43x9,8x3,6 м

Гарантия: 1 год

Послепродажное обслуживание: техническая поддержка по видео, бесплатные запчасти, онлайн-поддержка.

Возможность поставки

Возможность поставки:

2 комплекта / комплектов в месяц

Упаковка& Доставка

Детали упаковки

Крупногабаритная техника без упаковки

Порт

Шанхай Циндао Тяньцзинь

Применение: добыча песка, дноуглубительные работы, добыча полезных ископаемых, заполнение

Название продукта: землесосный снаряд

Глубина выемки: 13 м ～ 18 м

Расход воды: 2500 м3 / ч ~ 6000 м3 / ч

Производство песка: 500 м3 / ч-1200 м3 / ч

Расстояние разгрузки: 1500 ~ 2000 м

Операционная система: гидравлическое управление

Время выполнения :

Количество (наборы)	1 - 1	GG gt; 1
Стандартное восточное время. Время (дни)	120～180	Быть предметом переговоров

Землесосный снаряд 16 дюймов ， Землесосный снаряд 18 дюймов ， Землесосный снаряд 20 дюймов ， Землесосный снаряд 22 дюймов ， Землесосный снаряд 24 дюйма ，

TD400 [16 дюймов 2500 м3/h]
Земснаряд LOA	32.0m
Размер корпуса (ДхШхВ)	19.0x7.5x2.0m
Главный понтон (LxBxH)	13.8x3.5x2.0m
Боковой понтон (LxBxH)	19.0x2.0x2.0m
Состав	коробчатая структура
Марка маршевого двигателя& мощность	□Cummins 522 кВт
	□¨Jichai 540 кВт
	□¨Weichai 515 кВт
Вспомогательный двигатель марки& мощность	□Cummins 224 кВт
	□¨Jichai 220 кВт
	□¨Weichai220kw
Генератор гавани	□Cummins30 кВт
	□¨Jichai30kw
	□¨Weichai30kw
Суммарная мощность	□Cummins 776 кВт
	□¨Jichai790kw
	□¨Weichai765kw
Дноуглубительный насос	Warman Technology
Напорный патрубок внутренний	400 мм
Глава	45m
Максимум. глубина выемки	13m
Поток воды	2500m3/h
Твердые тела и емкость	500m3/h
Расстояние разряда	1500m
Диаметр режущей головки.	1450 мм
Мощность резака	70кВт
Черновой вариант	1.4m
Смещение	180T
Гидравлическая система управления	ПЛК Сименс
Сила натяжения троса [Подъемная лебедка] * Количество	80 кН * 1
Сила натяжения троса [Traversingwinch) * Количество	80 кН * 2
Регулируемый стул	Регулируемый стул
Операционная	Сдвижное боковое окно
	кондиционер ，
	Система ПЛК ，
	сигнальные фонари и прожекторы
Общий вес	110T
Общий расход мазута	112L/H

TD400 16inch

TD450 [18 дюймов 3000 м3/h]
Земснаряд LOA	34m
Размер корпуса (ДхШхВ)	23.0x7.5x2.5m
Главный понтон (LxBxH)	13.8x3.5x2.5m
Боковой понтон (LxBxH)	22.0x2.0x2.5m
Состав	коробчатая структура
Марка маршевого двигателя& мощность	□Cummins 597 кВт
	¨Jichai 600 кВт
	¨Weichai 601 кВт
Вспомогательный двигатель марки& мощность	□Cummins 224 кВт
	□¨Jichai 220 кВт
	□¨Weichai 220 кВт
Генератор гавани	□¨Cummins 30 кВт
	□¨Jichai30kw
	□¨Weichai30kw
Суммарная мощность	□Cummins 851 кВт
	□¨Jichai850 кВт
	□¨Weichai851kw
Дноуглубительный насос	Warman Technology
Напорный патрубок внутренний	450 мм
Глава	48m
Максимум. глубина выемки	14m
Поток воды	3000m3/h
Твердые тела и емкость	600m3/h
Расстояние разряда	1500m
Диаметр режущей головки.	1450 мм
Мощность резака	80кВт
Черновой вариант	1.7m
Смещение	224T
Гидравлическая система управления	ПЛК Сименс
Сила натяжения троса [Подъемная лебедка] * Количество	80 кН * 1
Сила натяжения троса [Traversingwinch) * Количество	80 кН * 2
Операционная	Регулируемый стул
	Сдвижное боковое окно ，
	кондиционер ，
	Система ПЛК ，
	сигнальные фонари и прожекторы
Общий вес	130T
Общий расход мазута	123L/H

TD450 18inch

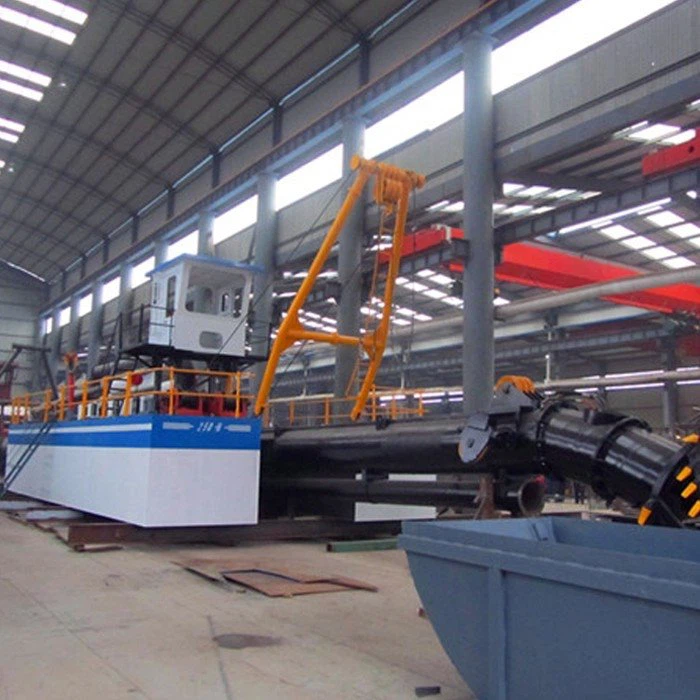

TD500 [20 дюймов 4000 м3/h]
Земснаряд LOA	36.5m
Размер корпуса (ДхШхВ)	27.0x8.5x2.5m
Главный понтон (LxBxH)	15.4x3.5x2.5m
Боковой понтон (LxBxH)	24.0x2.5x2.5m
Состав	коробчатая структура
Марка маршевого двигателя& мощность	□Cummins 895 кВт
	□¨Jichai 900 кВт
	□¨Weichai 900 кВт
Вспомогательный двигатель марки& мощность	□Cummins 298 кВт
	□¨Jichai 330 кВт
	□¨Weichai 300 кВт
Генератор гавани	□¨Cummins 40 кВт
	□¨Jichai40kw
	□¨Weichai40квт
Суммарная мощность	□Cummins 1233 кВт
	□¨Jichai1270kw
	□¨Weichai1240квт
Дноуглубительный насос	Warman Technology
Напорный патрубок внутренний	500 мм
Глава	54m
Максимум. глубина выемки	14m
Поток воды	4000m3/h
Твердые тела и емкость	800m3/h
Расстояние разряда	1800m
Диаметр режущей головки.	1700 мм
Мощность резака	130кВт
Черновой вариант	1.7m
Смещение	296T
Гидравлическая система управления	ПЛК Сименс
Сила натяжения троса [Подъемная лебедка] * Количество	100 кН * 1
Сила натяжения троса [Traversingwinch) * Количество	80 кН * 2
Операционная	Регулируемый стул
	Сдвижное боковое окно ，
	кондиционер ，
	Система ПЛК ，
	сигнальные фонари и прожекторы
Общий вес	150T
Общий расход мазута	179L/H

TD500 20inch

TD550 [22 дюйма 4500 м3/h]
Земснаряд LOA	38.0m
Размер корпуса (ДхШхВ)	27.0x8.5x2.5m
Главный понтон (LxBxH)	15.4x3.5x2.5m
Боковой понтон (LxBxH)	24.0x2.5x2.5m
Состав	коробчатая структура
Марка маршевого двигателя& мощность	□Cummins 1193 кВт
	□¨Jichai 1200 кВт
	□¨Вэйчай 1176кВт
Вспомогательный двигатель марки& мощность	□Cummins 298 кВт
	□¨Jichai 330 кВт
	□¨Weichai 300 кВт
Генератор гавани	□¨Cummins40кВт
	□¨Jichai40kw
	□¨Weichai40квт
Суммарная мощность	□Cummins 1531 кВт
	□¨Jichai1570kw
	□¨Weichai1516kw
Дноуглубительный насос	Warman Technology
Напорный патрубок внутренний	550 мм
Глава	57m
Максимум. глубина выемки	16m
Поток воды	4500m3/h
Твердые тела и емкость	900m3/h
Расстояние разряда	2000m
Диаметр режущей головки.	1700 мм
Мощность резака	170кВт
Черновой вариант	1.7m
Смещение	302T
Гидравлическая система управления	ПЛК Сименс
Сила натяжения троса [Подъемная лебедка] * Количество	100 кН * 1
Сила натяжения троса [Traversingwinch) * Количество	80 кН * 2
Операционная	Регулируемый стул
	Сдвижное боковое окно ，
	кондиционер ，
	Система ПЛК ，
	сигнальные фонари и прожекторы
Общий вес	210T
Общий расход мазута	229L/H

TD550 22inch

TD600 [24 дюйма6000 м3/h]
Земснаряд LOA	43.0m
Размер корпуса (ДхШхВ)	38.0x9.8x3.6m
Главный понтон (LxBxH)	18.2x3.8x3.6m
Боковой понтон (LxBxH)	29.0x3.0x3.6m
Состав	коробчатая структура
Марка маршевого двигателя& мощность	□Cummins 1864 кВт
	□¨Jichai 1820 кВт
	□¨Weichai 1760 кВт
Вспомогательный двигатель марки& мощность	□¨Cummins 522 кВт
	□¨Jichai540 кВт
	□¨Weichai540квт
Генератор гавани	□¨Cummins 50 кВт
	□¨Jichai50kw
	□¨Weichai50кВт
Суммарная мощность	□Cummins 2436 кВт
	□¨Jichai2410kw
	□¨Weichai2350квт
Дноуглубительный насос	Warman Technology
Напорный патрубок внутренний	650 мм
Глава	63m
Максимум. глубина выемки	18m
Поток воды	6000m3/h
Твердые тела и емкость	1200m3/h
Расстояние разряда	2000m
Диаметр режущей головки.	2200 мм
Мощность резака	350кВт
Черновой вариант	1.7m
Смещение	750T
Гидравлическая система управления	ПЛК Сименс
Сила натяжения троса [Подъемная лебедка] * Количество	180 кН * 1
Сила натяжения троса [Traversingwinch) * Количество	120 кН * 2
Операционная	Регулируемый стул
	Сдвижное боковое окно ，
	кондиционер ，
	Система ПЛК ，
	сигнальные фонари и прожекторы
Общий вес	320T
Общий расход мазута	326L/H

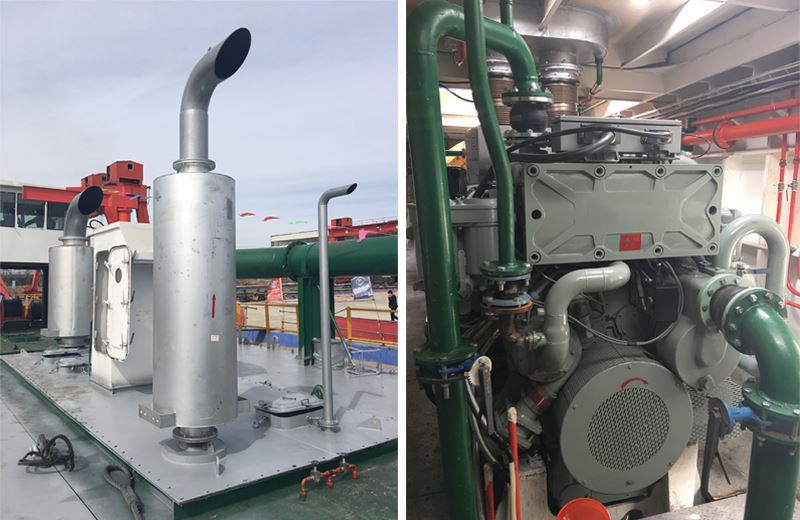

TD600 24inch

Другие особенности

□стандартный дизайн, обеспечивающий короткие сроки поставки и конкурентоспособные цены

□запасные части в наличии со склада

□прочный сверхмощный судовой двигатель, соответствующий стандарту IMO Tier II

□экономичный расход топлива

□система охлаждения двигателя на пресной воде

□насос земснаряда приводится в действие интегрированным подшипниковым блоком, сцеплением и редуктором

□изнашиваемые детали из белого железа для земснаряда

□привод фрезы допускает временную перегрузку, что обеспечивает высокую максимальную мощность фрезы

□надежная гидравлическая система

□полностью собран и полностью протестирован на плаву перед доставкой

□разборные и транспортированные автомобильным, железнодорожным или морским транспортом

□готов к работе по прибытии на место

□работа одного человека

□Доступен широкий спектр услуг и вспомогательного оборудования (включая рабочие лодки, ускорители и трубопроводы).

Необязательные дополнительные' s

□установка салазок

□якорные стрелы

□поворотный изгиб

□обратный клапан и клапан сброса вакуума

□система измерения, автоматизации и позиционирования производства

□Система помощи оператору для онлайн-мониторинга

□увеличенный диаметр напорного трубопровода

□увеличенная глубина выемки

□пакеты поддержки жизненного цикла (включая обучение, техническую поддержку и т. д.)

□дополнительные пакеты: комфорт (включая кондиционер);

□HSE (здоровье, безопасность и окружающая среда); морские; и инвентарь плюс.

Выход рассчитан для:

Тип почвыРешающий размер зернаПлотность места

Мелкий песок100μm1900 кг / м3

Средний песок235μm1950 кг / м3

Крупнозернистый песок440μm2000 кг / м3

Крупный песок и гравий1,3 мм2100 кг / м3

Гравий7мм2200 кг / м3

Примечание

Расчетные кривые производительности указывают только на производительность насоса, основанную на максимальной доступной мощности на валу насоса и сыпучем материале. На практике свойства могут варьироваться от сыпучих, легко раскапываемых, до уплотненных, трудно поддающихся раскопкам. При использовании для оценки фактических результатов необходимо учитывать природу грунта, подлежащего выемке, и местные условия работы. Пожалуйста, проконсультируйтесь с TRODAT относительно условий выемки грунта за пределами этих кривых.

	Запасные части	Мы поставляем части земснаряда, включая гидравлическую систему, электрическую и электронную систему, а также морскую систему технического обслуживания.
	Инструменты	Вместе с земснарядом будет поставляться полный набор инструментов для сборки и проведения всех капитальных ремонтов, включая специальные инструменты для обслуживания, которые могут потребоваться для промышленного дизельного двигателя. Вместе с земснарядом будет поставляться полный набор рекомендуемых запасных частей, чтобы обеспечить бесперебойную работу земснаряда в течение одного года.

	1. Земснаряд спроектирован, построен и проверен в соответствии со стандартами Китайского классификационного общества (CCS).
	2. Условия работы, эталоны и марки
	2.1 Условия работы —— Максимальная температура 50 ℃ —— Минимальная температура -10 ℃ —— Максимальная температура в салоне 55 ℃ —— Максимальная температура речной (морской) воды 35 ℃. —— Относительная влажность ≤80%
	2.2 Соответствующая рабочая зона Район плавания на уровне А во внутренней реке, а также на уровне ниже А для выемки песков и опреснения.
	2.3 Соответствующая текстура почвы ： Дноуглубительные работы и железный песок с уровнем Ⅲ и ниже
	2.4 Стандарт и запрос на оценку Конструкция и производство земснаряда соответствуют стандарту CCS, корпус, механическое оборудование и другое оборудование соответствуют требованиям ZC. Земснаряд соответствует следующим требованиям и стандартам: —— 《ПРАВИЛА И УКАЗАНИЯ ПО КЛАССИФИКАЦИИ СТАЛЬНЫХ СУДОВ》 (2019); —— 《ПРАВИЛА ОСМОТРА СУДНА И ОБОРУДОВАНИЯ В МОРЕ》（2019）; —— Китайские национальные стандарты (GB); —— Китайские стандарты качества судостроения (CSQS); —— Китайский стандарт судостроительной промышленности （CB）.


	Гарантия:	Продавец предоставляет 12-месячную гарантию на качество дизельного двигателя, корпусов земснарядов, двигателей, коробки передач, гидросистемы и другого основного оборудования. Гарантийный срок начинается с наработки земснаряда. Гарантия производителя не распространяется на случайное, злонамеренное повреждение, неосторожное или неправомерное использование земснаряда или любого оборудования земснаряда. Гарантия не распространяется на изношенные детали. Продавец должен вовремя предоставить покупателю запасные части, когда это необходимо, и оплатить их стоимость.
	Тестирование в испытательном центре перед отгрузкой
	Земснаряд готов для испытаний в испытательном центре перед отгрузкой с завода, чтобы гарантировать хорошую производительность и безопасность нашего землесосного снаряда, он проходит испытания, как и машина, работающая на рабочем месте заказчика. Производительность и безопасность будут проверены и записаны в процессе тестирования. После тестирования земснаряд не будет тестироваться на рабочем месте и может работать сразу после сборки на рабочем месте. Обычно покупатель также может проконтролировать процесс испытаний перед демонтажем земснаряда.

	А. Подготовка к работе перед тестированием
	(1). До 2 недель испытаний земснаряда мы проинформируем клиентов на нашем заводе для испытания земснаряда; Если клиент не может прийти, видео и фотографии будут отправлены ему для справки. (2). После завершения сборки земснаряда в испытательном центре производится очистка палубы земснаряда и понтонов; Если какие-либо детали сломаны или покраска повреждена, ремонт и перекраска перед тестированием. (3). Перед испытаниями швартовку земснаряда в безопасное место. (4). Перед испытанием проверьте все условия установки оборудования и подключений. Если какие-либо детали установлены неправильно, или какие-либо соединительные детали ослаблены, или какие-либо детали отсутствуют для установки, то отремонтируйте или переустановите. (5). Подготовьте все масло и охлаждающую воду и залейте их в машины перед испытанием.
	Б. Содержание тестирования
	(1). Проверьте рабочее состояние подключения к электросети, когда все машины работают. (2). Использование аварийного насоса для проверки условий работы гидравлической системы и механических дноуглубительных работ. (3). После проверки работоспособности системы проверьте работоспособность и мощность двигателей. (4). После завершения испытаний двигателей дноуглубительный насос будет проверен и будет вращаться с разной скоростью с пресной водой. (5). После завершения испытаний электрической системы, гидравлической системы, двигателей и насоса для дноуглубительных работ главный гидравлический насос будет открыт, и будут проверены характеристики нагрузки гидравлической системы, чтобы проверить работу различных гидравлических механизмов и систем.
	C. После тестирования
	(1). После завершения тестирования все записанные характеристики оборудования и тестирования будут распечатаны в виде отчета. После того, как отчет будет готов, отправьте заказчику в качестве отзыва. (2). После тестирования хорошенько поработайте над безопасностью земснаряда и рабочих. (3). После испытаний следует подготовить все работы по демонтажу земснаряда и сообщить заказчику, когда и в какое время будет произведена доставка.

	Установка земснаряда	Установка земснаряда A: Полная установка земснаряда займет 10-20 дней. B: 2-3 квалифицированных инженера будут направлены для руководства установкой земснаряда и обучения операторов. C: Наш инженер приедет на вашу рабочую площадку в течение 3 дней после того, как земснаряд будет доставлен на рабочее место. D: Покупателю необходимо нанять 6-8 рабочих, чтобы помочь нашим инженерам в процессе установки. E: Земснаряд следует проверить на предмет работоспособности через 24 часа после полной установки. Испытание земснаряда включает в себя: работу по выемке грунта и грязи, работу гидравлической и электрической системы, запуск оборудования земснаряда F: Покупатель несет ответственность за предоставление инженерам и переводчику&# 39 продавца: проживание, питание, визу, билеты туда и обратно и заработную плату в размере 100 долларов США в день на каждого человека. G: Рабочие покупателя будут следовать за инженерами продавца' правильное расположение. Для обеспечения бесперебойной установки земснаряда покупатель гарантирует, что инженеры продавца&# 39 вернутся в Китай в течение 3 дней после того, как земснаряд будет установлен и успешно испытан.
	Послепродажное обслуживание	ТРОДАТ®Земснаряд Сервис * Профессиональный техник может быть предоставлен для обслуживания оборудования за рубежом * Отдел послепродажного обслуживания с 10 сервисными инженерами доступен круглосуточно. * Офис послепродажного обслуживания за рубежом строится из года в год. * Настоящий земснаряд на заводе, клиент посещает завод в любое время. * Все земснаряды проходят испытания на заводе. * Заказчик приглашен посмотреть тест. Видео и фотографии будут отправлены покупателю по электронной почте.

2(001)

3(001)

Земснаряд ТЕХНИЧЕСКИЕ ДЕТАЛИ

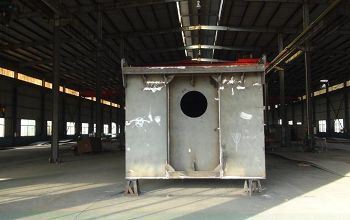

					Понтон земснаряда Название: Земснаряд Понтон Понтон материал: Корабельная стальная пластина Конструкция: Можно демонтировать и собрать на рабочем месте. Количество понтонов: два боковых понтона и один главный понтон.
Система питания Название ： Дизельный двигатель Бренд ： Известное слово (ЛОГОТИП)				ДИЗЕЛЬ
CUMMINS	WEICHAI	ДЖИХАЙ	как требуется
Мощность: 60-2000кВт Funcion: питание земснаряда

КОРОБКА ПЕРЕДАЧ

Морская коробка передач

Марка Китая известный бренд, сделанный в Ханчжоу

Гарантия ： Международные гарантийные услуги

Скорость Ratlo: 2.1 2.5.1

Путь управления. Толкающий и толкающий вал электрический, пневматический.

Насос для выемки песка

Расход 2500-6000м3

Подача песка 500-1200м3 / ч

Материал: высокое содержание хрома, супер износостойкость

Расстояние нагнетания: 100-2000 м Уплотнение насоса: сальниковое уплотнение

7(001)

ГИДРАВЛИЧЕСКАЯ СИСТЕМА			Гидравлическая система Гидравлическая система с режущей головкой Гидравлическая система втулки Гидравлическая система лебедки Гидравлический насос Бак и трубопроводы гидравлического масла
Режущая головка Тип привода: Гидравлический привод Тип зубов: Заменяемые зубы из сплава Милые зубы Материал: K1040Cr износостойкий Материал режущего лезвия: 16Mn Количество зубцов. Множественные зубы	ПРИВОД РЕЗАКА
		Гидравлическая лебедка Гидравлическая лебедка Тип привода: гидравлический привод Гидравлическая мостовая лебедка Боковая гидравлическая лебедка С тросом и фиксирующим якорем
Гидравлический масляный цилиндр Тележка толкает масляный цилиндр Позиционирование подъемного цилиндра сваи				Блок гидрораспределителей

Операционная и система управления			Система контроля рабочая кабина с системой управления Controldesk Inegrated control Delixieэлектрические аксессуары Рабочий стул: 1 компл.
Операционная	система контроля			Система наблюдения
Стальная труба		Полиэтиленовый поплавок Система разгрузки Трубы ПНД с фоатерами Соединительный резиновый шланг Расстояние разряда индивидуально Всасывающая резиновая трубка
Труба ПНДФОТО №12		Стальной поплавок			Резиновая труба

Основное приложение

1) Добыча полезных ископаемых (например, добыча золота, железа, олова и т. Д.)

2) Выкапывайте песок и камень под водой в качестве строительных материалов.

3) Инженерная мелиорация земель / восстановление пляжа

4) Осушение порта, озера, реки, гавани, канала и плотины

5) Вырыты новый водный путь, портовый бассейн и новый канал канализации, а также построены каналы для сохранения воды в сельском хозяйстве.

6) Используется для рытья траншей подводных трубопроводов, туннелей и других гидротехнических сооружений.

Землесосные снаряды с фрезерным рыхлителем, отличающиеся хорошей адаптируемостью к географическим условиям, простой конструкцией, легким обслуживанием, надежной производительностью, длительным сроком службы, низкими затратами и большой рабочей нагрузкой (от 500 до 1200 кубометров в день), являются идеальным выбором для разработки песчаных полей и речных песков. Его также можно использовать при добыче соли в соленых озерах, дноуглубительных работах на шельфе и реках, разработке русла рек, улучшении и развитии водных путей. Вырытый песок после просеивания и сепарации чистый и не содержит включений, что является идеальным выбором для строительной индустрии.

Земснаряды с фрезерным отсосом могут быть установлены с оборудованием для обогащения руды для добычи золота, железной руды и других полезных ископаемых, что отличается высокой степенью автоматизации, высокой точностью добычи и большой производительностью. Он является лидером отрасли как в стране, так и за рубежом.

TRODAT ® TD400 ～ 600 ненадежен, экономичен и требует низких затрат на техническое обслуживание. Этот прочный и высокопроизводительный земснаряд оснащен новейшими технологиями, включая следующие ключевые моменты.

Функции:

* низкая стоимость кубометра

* исключительная мощность откачки

* первоклассная эргономика и диагностика

* Насос Cutter Special, сочетающий в себе высокую эффективность и большой проход для шариков *, что обеспечивает высокий уровень доступности.

* низкие эксплуатационные расходы и эффективное распределение мощности с одним дизельным двигателем

* экологически чистые решения, такие как светодиодное освещение

* улучшенные функции безопасности.

Надежный и эффективный

TRODAT® хорошо известен своей прочной конструкцией, надежной работой и отличной производительностью. На сегодняшний день компания TRODAT® поставила более 30 таких стандартных землесосных снарядов по всему миру.

Транспортируемый и доставляемый со склада

TRODAT®DREDGERS можно разобрать для транспортировки автомобильным, железнодорожным или морским транспортом. Доступен широкий спектр дополнительного оборудования, а также дополнительное вспомогательное оборудование, такое как рабочие лодки и сливные трубопроводы. Эти суда в основном поставляются со склада.

Сервис и поддержка

TRODAT® может предоставить полный пакет запасных частей, техническое обслуживание, программы обучения оборудования, консультационные услуги по дноуглубительным работам и операторов земснарядов для практического обучения и ввода в эксплуатацию.

Часто задаваемые вопросы

1. Вы на заводе?

Да, основана в 2002 году, завод более 15 лет

2. Насколько ты большой?

Всего 4 мастерских, 12,000㎡, офис 2000㎡, 65 рабочих

3. Какое оборудование вы строите?

Специализируется на оборудовании для добычи россыпного / россыпного золота / алмазов

4. Какова мощность оборудования для добычи золота / алмазов?

от 5 тонн в час до 450 тонн в час

5. Двигатель / дизель-генератор какой марки вы используете?

Cummins, Weichai, Yuchai, Zichai, Hechai, Jichaietc или по мере необходимости

горячая этикетка : 16 18 20 24-дюймовый землесосный снаряд, Китай, поставщики, производители, завод, цена
